山東倍速鏈流水線

山東倍速鏈流水線，山東倍速鏈生產線，山東倍速鏈裝配線:

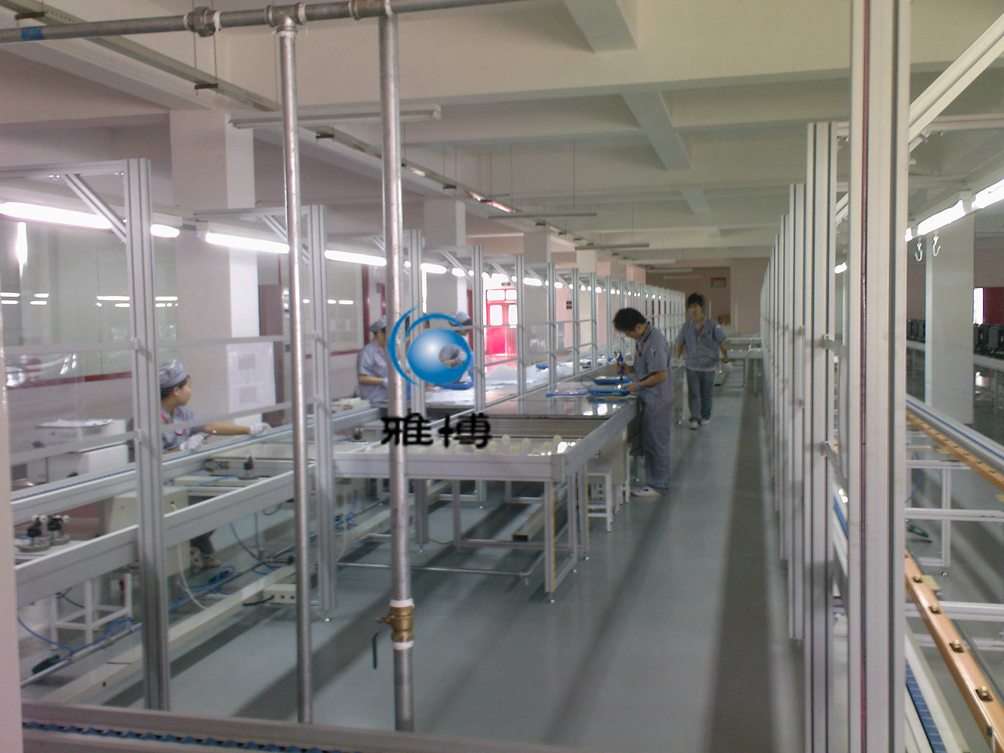

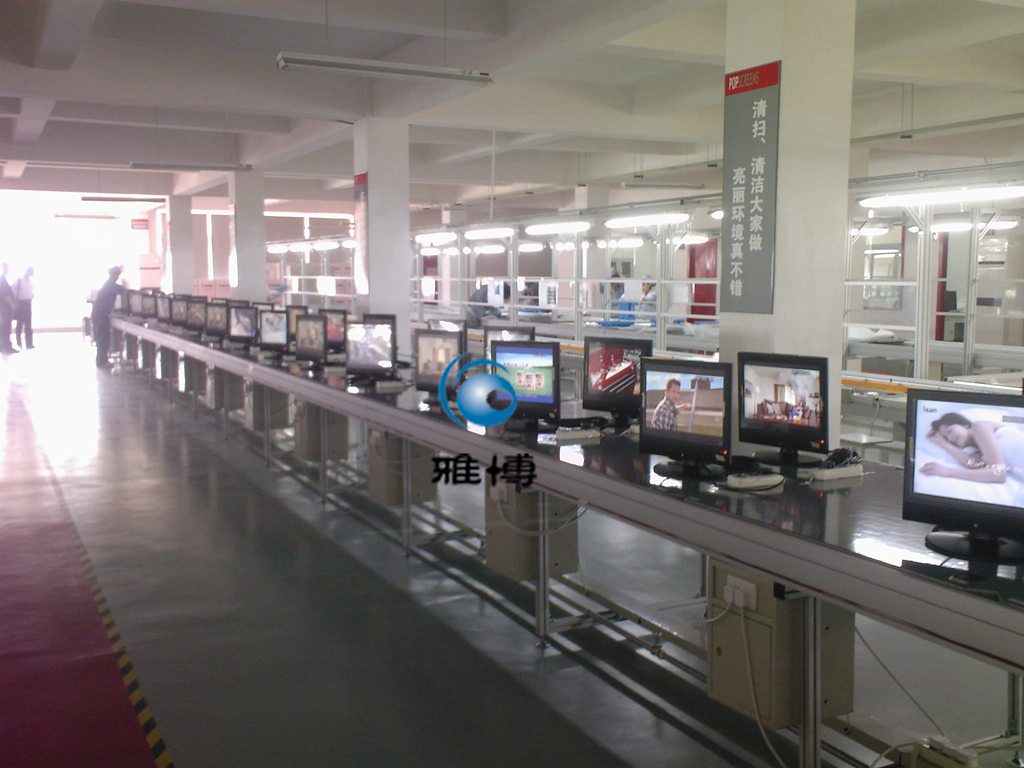

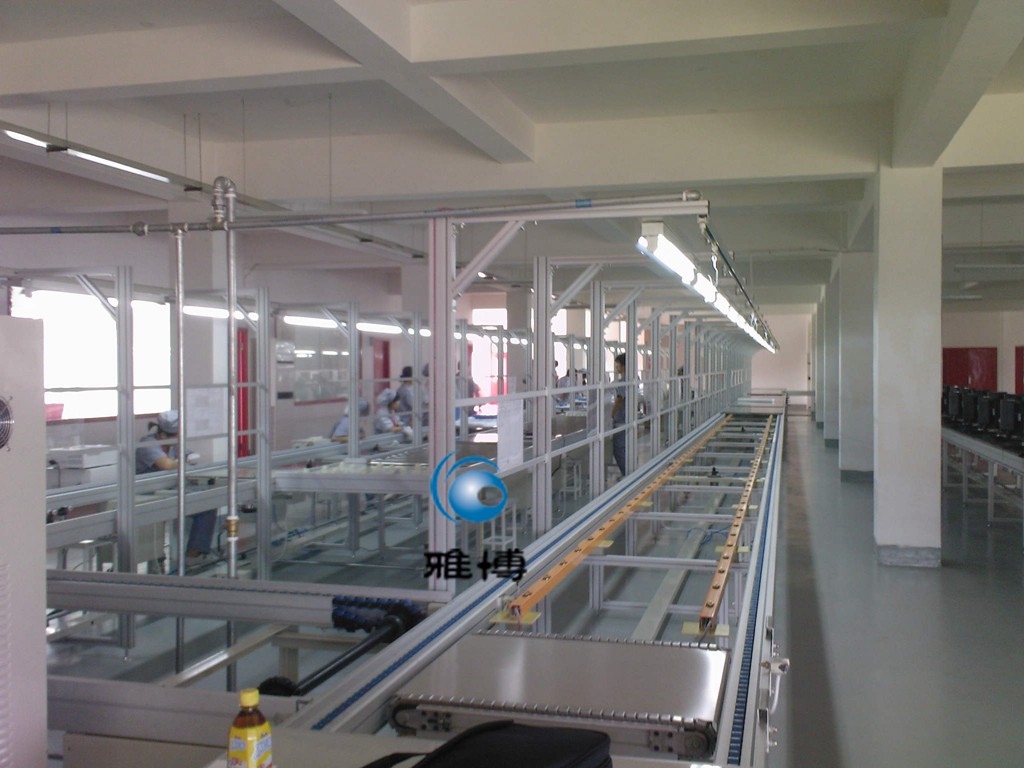

B、裝配、過渡、檢測倍速鏈輸送線:

生產線采用三倍速鏈作單側自動輸送形式傳送，側邦采用廣東產DQ912鋁合金型材，線體直角過渡采用頂升平移機9套，采用坦克鏈過渡的形式；

全線總長約L=73米(包括動力及漲緊機構),工位長度為1.5米,線體有效寬度為0.95米,工作麵高度為0.75米,線體骨架主要采用40*40鋁合金型材和40*80鋁合金型材,共設動力機構4套;

線體采用工裝板托動工件運行,工裝板采用23mm厚的PVC板,尺寸為長*寬:1100mm*950mm的工裝板，在工裝板上方設有電源插座二組，工裝板底部安裝二條導電銅排，兩條采電,工裝板表麵安裝電源插座。表麵要求貼防靜電橡皮((防靜電技術指標Ω(表/底層)108-9/103-5),共60張;

線體每操作工位配有設有上海產40W日光燈，要求設有獨立的控製開關，其支承骨架采用1mm的鋼板製作加工成形；

線體頂罩上方設有6分的氣路管道一組，要求每工位快換接頭一組；

線體裝配工位及檢測工位要求每工位設有QX-2阻檔器一組,同時要求在老化工段設有QX-3的重型阻檔器二組;

線體每工位頂罩上方設有24V電動工具直流電源插座一組，同時要求線體頂罩上方配有電動工具φ5mm掛鉤一組，要求設有鋁合金滑導及滑動小車一組，可以滿足裝配工人可以跨工位操作；

線體每工位下方要求設有400(高)*280(寬)*280(深)的工具箱一組共58組;

線體每工位正前方設有寧波產二位多功能220V電源插座一組,要求安裝在工具箱上方;

線體每工位正前方設有300*600有機玻璃工藝看板一組,骨架主要采用廣東產鋁合金材料;
